ZHCSG51B March 2016 – March 2017
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Functional Block Diagram
- 8.2
Feature Description
- 8.2.1 Device Power-On-Reset (POR)
- 8.2.2 Device Power Up from Battery without Input Source
- 8.2.3 Device Power Up from Input Source
- 8.2.4 Power Path Management
- 8.2.5 Battery Charging Management
- 8.2.6 Battery Monitor
- 8.2.7 Status Outputs (PG, STAT, and INT)
- 8.2.8 Thermal Regulation and Thermal Shutdown
- 8.2.9 Voltage and Current Monitoring in Buck
- 8.2.10 Battery Protection
- 8.2.11 Serial Interface
- 8.3 Device Functional Modes
- 8.4 Register Map
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- YFF|42
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 作為從充電器運行，在雙充電器操作下提供快速充電
- 配置簡單，物料清單 (BOM) 極低
- 高效率 3A、1.5MHz 開關模式降壓充電器
- 充電效率高達 92%（3A 充電電流下）和 94%（2A 充電電流下）
- 針對高電壓輸入 (9V/12V) 進行了優化
- 低功耗 PFM 模式，適用于輕負載操作
- 單個輸入，支持 USB 輸入和可調高壓適配器
- 支持 3.9V 至 14V 輸入電壓范圍
- 輸入電流限制（100mA 至 3.25A，分辨率為 50mA），支持 USB2.0、USB3.0 標準和高壓適配器
- 寬輸入動態電源管理 (DPM) 范圍
- 借助 5mΩ 電池放電金屬氧化物半導體場效應晶體管 (MOSFET) 實現最高電池放電效率，放電電流高達 9A電池 MOSFET
- 默認禁用充電
- 集成 ADC，用于系統監視
（輸入、系統和電池電壓、溫度和充電電流） - 靈活的自主和 I2C 模式，可實現最優系統性能
- 遠程電池感測
- 高集成度，包括所有 MOSFET、電流感測和環路補償
- 高精度
- ±0.5% 充電電壓調節
- ±5% 充電電流調節
- ±7.5% 輸入電流調節
- 安全
- 熱調節和熱關斷
- 輸入 UVLO/過壓保護
- 電池 OVP
- 安全定時器
2 應用
- 智能手機
- 平板電腦
- 便攜式網絡設備
3 說明
bq25898C 是一款適用于單節鋰離子電池和鋰聚合物電池的高度集成型開關模式電池充電管理和系統電源路徑管理器件。該器件支持高輸入電壓充電。其低阻抗電源路徑對開關模式運行效率進行了優化、縮短了電池充電時間并延長了放電階段的電池使用壽命。具有充電和系統設置的 I2C 串行接口使得該器件成為真正具有靈活性的解決方案。bq25898C 采用 2.8mm x 2.5mm 42 焊球 DSBGA 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq25898C | DSBGA (42) | 2.80mm x 2.50mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

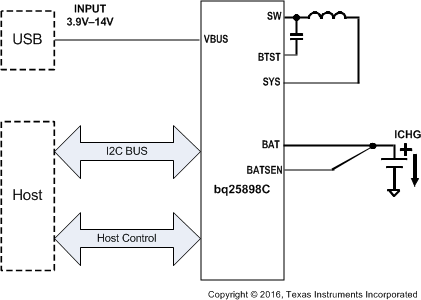

簡化電路原理圖
4 修訂歷史記錄
Changes from A Revision (December 2016) to B Revision
- 完整數據表已更新到產品文件夾 Go
Changes from * Revision (March 2016) to A Revision
- Added 電池 MOSFET 更改為最高電池放電效率特性Go
- Changed 集成 ADC，用于系統監視特性 Go
- Changed “充電已禁用”更改為“快速充電和預充電均已禁用”Go
- Changed PG 已更改為 PG（在“說明”中） Go
- Changed anode to cathode in BTST Go
- Changed cathode to anode in REGN Go
- Deleted I(BOOST) from Electrical CharacteristicsGo
- Changed falling to rising in tACOV_RISING test conditions in Electrical CharacteristicsGo
- Changed 128 mA to 0 mA (precharge disabled) in Table 2 Go
- Changed 128 mA to 0 mA (precharge disabled) in Table 3 Go
- Changed Fast Charge Current from 4032 mA to 3008 mA in Figure 10Go
- Changed charge to both fast charge and precharge in Table 10 Go
- Changed 128mA (0001) to 0mA when REG04[5:0] = 000000 in Table 11Go
- Changed REG09 bits 5 - 2 from R/W to R Go
- Changed bit 5 in Table 15 Go
- Changed REG0B bit1 from x to 1 Go
- Added note to Figure 40 Go
