ZHCSCR5B May 2014 – November 2014 ADC34J42 , ADC34J43 , ADC34J44 , ADC34J45
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 Handling Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Summary of Special Mode Registers
- 7.5 Thermal Information
- 7.6 Electrical Characteristics: ADC34J44, ADC34J45
- 7.7 Electrical Characteristics: ADC34J42, ADC34J43
- 7.8 Electrical Characteristics: General
- 7.9 AC Performance: ADC34J45
- 7.10 AC Performance: ADC34J44
- 7.11 AC Performance: ADC34J43
- 7.12 AC Performance: ADC34J42
- 7.13 Digital Characteristics
- 7.14 Timing Characteristics
- 7.15 Typical Characteristics: ADC34J45
- 7.16 Typical Characteristics: ADC34J44
- 7.17 Typical Characteristics: ADC34J43
- 7.18 Typical Characteristics: ADC34J42
- 7.19 Typical Characteristics: Common Plots
- 7.20 Typical Characteristics: Contour Plots
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power-Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
1 特性
2 應用
- 多載波、多模式蜂窩基站
- 雷達和智能天線陣列
- 炮彈制導
- 電機控制反饋
- 網絡和矢量分析器
- 通信測試設備
- 無損檢測
- 微波接收器
- 軟件定義無線電 (SDR)
- 正交和分集無線電接收器
3 說明
ADC34J4x 是一款高線性度、超低功耗、四通道、14 位、50MSPS 至 160MSPS 模數轉換器 (ADC)。 此類器件專門設計用于支持具有寬動態范圍需求且要求苛刻的高輸入頻率信號。 當 SYSREF 輸入實現整個系統同步時，時鐘輸入分頻器將給予系統時鐘架構設計更高的靈活性。 ADC34J4x 系列支持串行電流模式邏輯 (CML) 和 JESD204B 接口，從而減少接口線路的數量，實現高系統集成度。 JESD204B 接口是串行接口，僅通過一個差分對即可串行輸出每個 ADC 的數據。 內部鎖相環 (PLL) 會將傳入的 ADC 采樣時鐘乘以 20，以獲得串行輸出各通道的 14 位數據時所使用的位時鐘。 ADC34J4x 器件支持子類 1，接口速率高達 3.2Gbps。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ADC34J4x | VQFN (48) | 7.00mm x 7.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

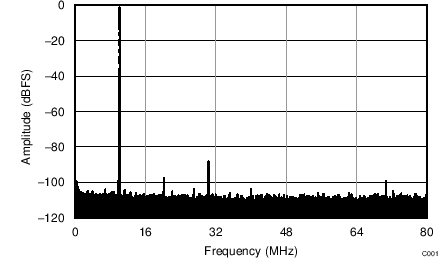

啟用抖動功能時的快速傅立葉變換 (FFT)
（fS = 160MSPS，fIN = 10MHz，SNR = 72.5dBFS，SFDR = 88dBc）
